Locotracteur Berliet YBE - Ho - Impression 3D

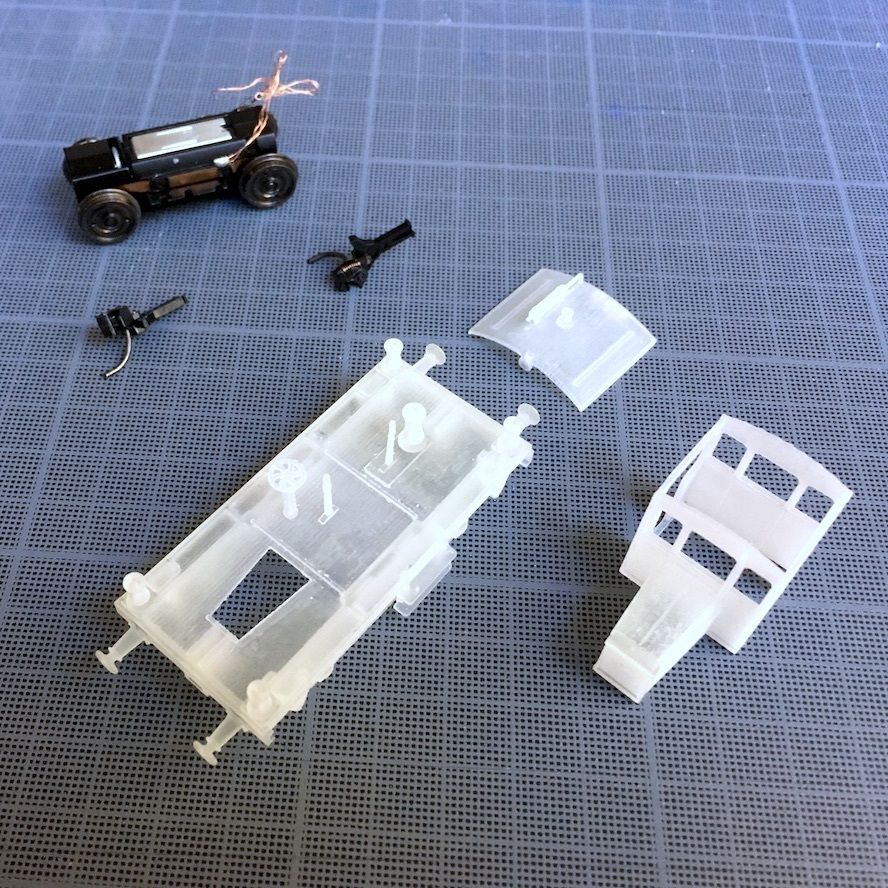

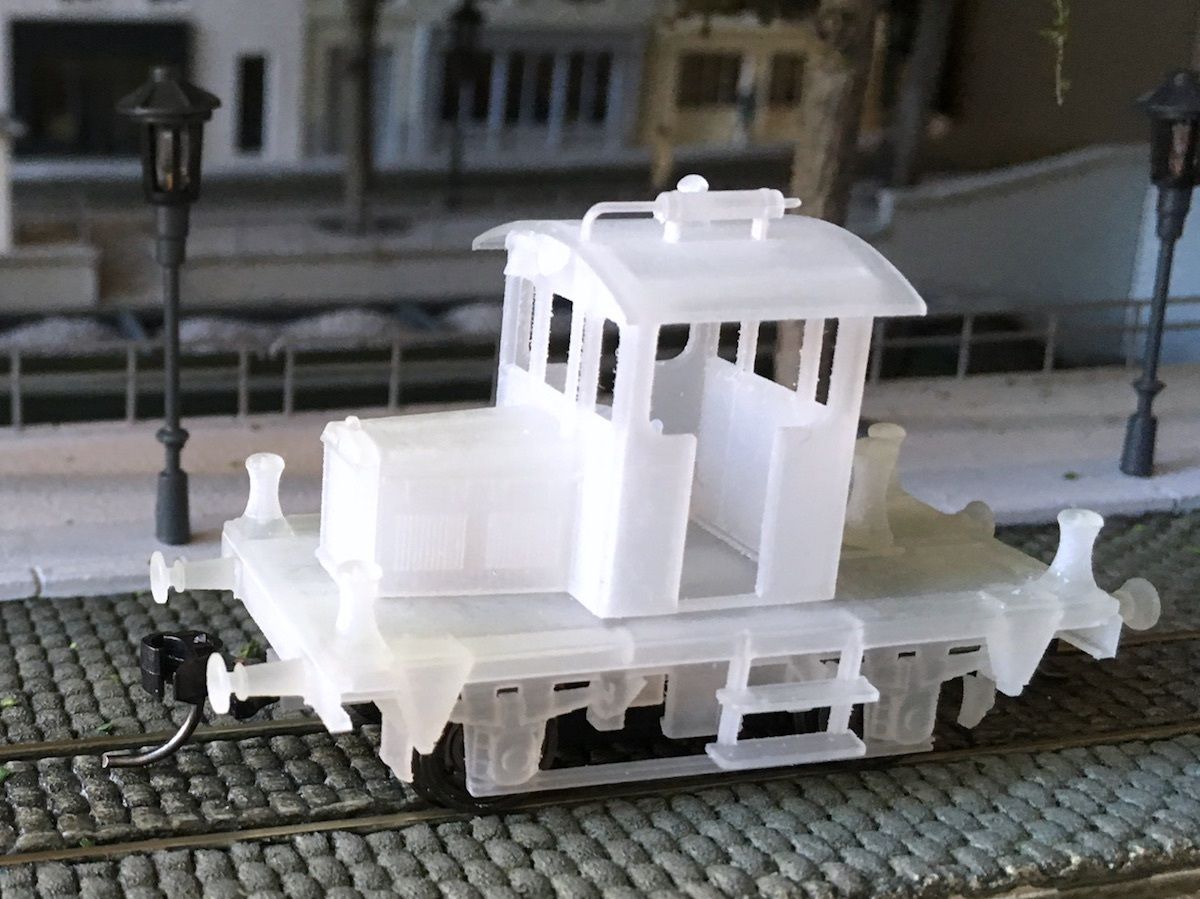

Le locotracteur est imprimé. D'habitude j'attend qu'il soit complètement fini pour le mettre en ligne, mais là l'envie est trop forte. Voici donc un montage à blanc, brut de décoffrage, pas encore apprêté ni poncé. Il est muni de boitiers NEM. Pour ma part j'utilise des attelages Kadee. Il est monté par encliquetage sur le bogie REE Modèles. Il est disponible chez shapeways: https://www.shapeways.com/product/T2WD8T5ET/locotracteur-berliet-switcher-ho-1-87?optionId=69916712
Le bogie moteur REE est disponible en boutique ou sur ree-shop.com
Impression 3D du locotracteur Berliet YBE en Ho.
Locotracteur Berliet YBE - Ho - Dessin 3D
Il y déjà bien longtemps que ce petit locotracteur était dans un coin de ma tête. Mais il est minuscule et je ne savais pas comment le motoriser. A l'époque, je n'avais pas voulu me résoudre à un modèle statique. La sortie du Moyse de chez REE et plus récemment de son bogie moteur a été le déclic. Il a plusieurs avantages: Il est très bas et reste sous le niveau du châssis, il est près à rouler et son roulement ainsi que la captation du courant sont excellents.
Je travaille depuis un moment sur différents tramways que j'avais prévu de les motoriser avec un bogie moteur Leopold Halling. Le dessin 3D était fait, prêt à partir chez Shapeways... On recommence. Mais il faut refaire tout le dessin du châssis et surtout de l'aménagement intérieur, puisque le REE (6mm moins haut) permet d'avoir un réel aménagement intérieur et non un simple cache masquant la vue du moteur. Pendant que je passe du temps à refaire le dessin du chassis et de l'aménagement intérieur des tramways pour l'adapter au bogie REE, le Berliet profite de ce contretemps pour retrouver mes faveurs et ressortir des archives. Voici ces premières images 3D.
Locotracteur Berliet YBE, HO, impression 3D
4.04 - Gare de l'avenue de Saint-Ouen, Petite Ceinture. Les murs de soutènement.

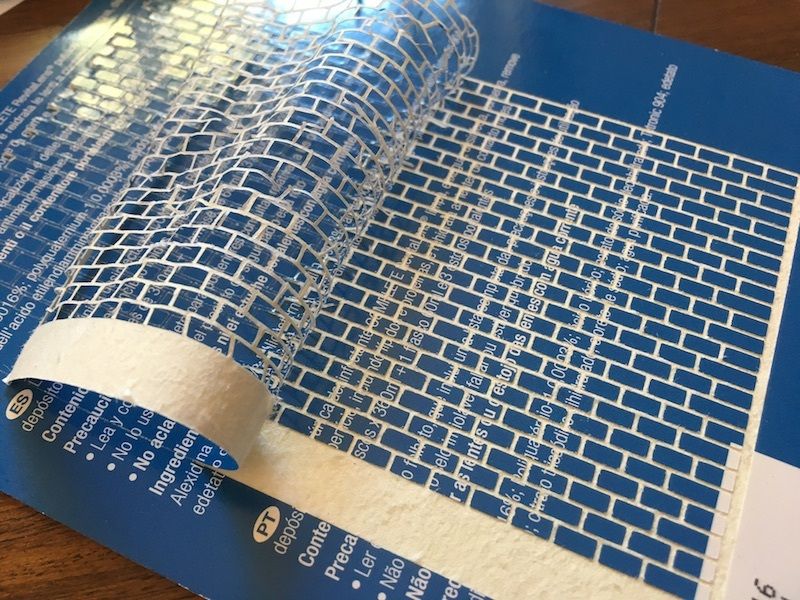

J'attaque le parement des murs de soutènement. Ils sont découpés dans du carton de récupération. Pour figurer les pierres, j'enlève la fine pellicule glacé de ce carton au droit des joints. C'est un peu long, mais moins que d'engraver du Canson plume pelé. Je passe ensuite un apprêt granuleux pour rendre au mieux la texture de la pierre. Comme d'habitude la peinture et la patine viendront plus tard, ainsi que les chainages d'angle.
Fabrication des murs de soutènement de la gare. (échelle Ho)
4.03 - Gare de l'avenue de Saint-Ouen, Petite Ceinture, Paris.

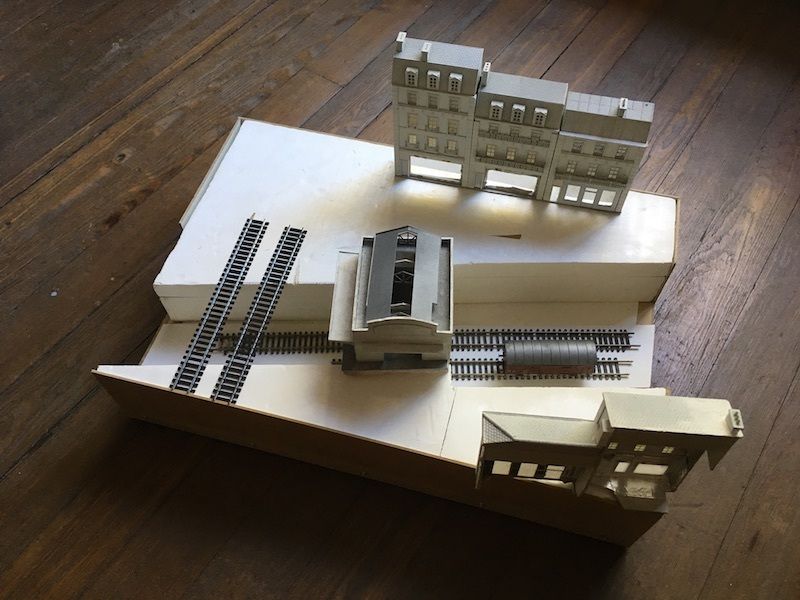

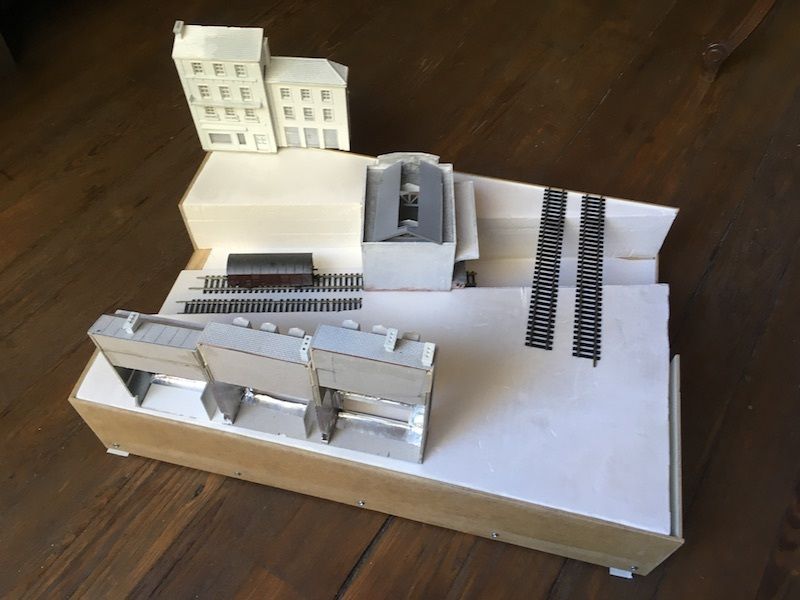

Pour obtenir le volume général du terrain, j'empile des plaques de mousse. Le fond et les bords de la boite sont fait en feuilles de médium de 3mm liées entre elles par des tasseaux. Pour le moment, ça ressemble plus à un canyon qu'à une tranchée ouverte en ville, mais ça va bien finir par venir. Une simulation des volumes des futurs bâtiments, et ça va déjà mieux!
Construction du terrain de la gare de l'avenue de Saint-Ouen
4.02 - Gare de l'avenue de saint-Ouen, Petite Ceinture, Paris.
Cette année, j'ai consacré assez peu de temps à mon activité de modélisme ferroviaire. Je me suis contenté de faire quelques améliorations sur les réseaux existants. Après cette période creuse côté réseau, je démarre un nouveau projet qui a pour thème la gare de l'avenue de Saint-Ouen sur la Petite Ceinture à Paris. L'époque choisie est celle des année 1920/1930: le chemin de fer de la petite ceinture fonctionnait alors et il y avait encore des tramways à Paris. Pour commencer, ce ne sera qu'un diorama. Mais il aura pour vocation de devenir un module de mon réseau de tramway. Les bâtiments seront construits en carton découpé. Il y aura aussi des éléments imprimés en 3D comme vous avez pu le voir.
Quelques croquis, plein de matériaux et quelques outils. Bon ben maintenant, on y va!
Ah oui, de la doc aussi:
#avenuedesaintouen #petiteceinture #paris
Croquis, matériaux et outils pour le prochain projet.
